Classement par types : Appareils bakelite

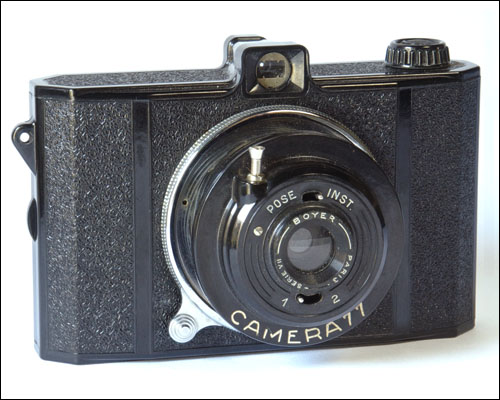

Camera 77 - l'objectif est sorti en position prise de vues

Type : Appareils bakelite
Année : 1936/1939
Support : film 120
Format : 6x9 et 4,5x6cm
Objectif : Boyer série VII, ménisque, 2 ouvertures
Obturateur : à secteur, B et I

Click sur images pour agrandir.

Le CAMERA 77

Précurseur des diverses variantes de PHOTAX, ce CAMERA 77 produit à partir de 1936 se retrouve sous diverses appellations : LOISIRS, HAPRIS, PHOTAX "éponyme" ou même sans nom, selon les distributeurs qui en ont assuré la commercialisation. Outre les noms, certains détails peuvent différer : marque de l'objectif, diaphragme à une ou deux ouvertures ...
Comme ses successeurs, il est réalisé en matière moulée (bakélite). Appareil de vulgarisation, son objectif est un simple ménisque BOYER SERIE VII, son obturateur offre le choix entre POSE et INST(antané) et deux ouvertures de diaphragme.

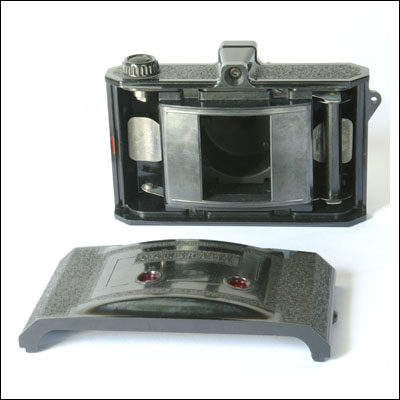

Particularité remarquable : cet appareil est bi-format. Il utilise le film 120 (alors que ses successeurs adopteront le 620 - bobines à petit axe) sur lequel on peut obtenir 8 images de 6x9cm ou 16 images de 4,5x6cm. Mais le cache doit être placé avant le chargement du film. Il n'est donc plus possible de changer de format quand une pellicule est commencée ! La seconde photo montre le dos de l'appareil ouvert, le cache métallique pour le format 4,5x6 est en place, et sur le dos démonté on distingue les deux œlletons rouges pour contrôler l'avancement de la pellicule.
Enfin la rampe hélicoïdale de mise en batterie de l'objectif est portée par une bague en métal chromé, alors que dans les modèles suivants l'écrou deviendra fixe et sera aussi en bakélite
Il n'y a pas de réglage de la mise au point, l'objectif est calé sur la distance hyperfocale. A l'intérieur du capot une inscription précise : "Image au point de 2m75 à l'infini"
