Girard et Boitte - Le Rêve


Le Rêve Idéal, ouvert

Type : Foldings
Année : 1906
Support : film ou plaques
Format : 8,5x12
Objectif : Anastigmat Beckers série II
145mm F:6,8
Obturateur : UNICUM à pistons
B, T, 1s à 1/100

Click sur images pour agrandir.

Le Rêve Idéal

Appareil au format 9x12cm, sur pellicule spéciale VIDIL (format 122 ou 124 ?, fabrications discontinuées, introuvables actuellement). L'appareil permet également d'utiliser des plaques de format 9x12.

La pellicule VIDIL permettait le cadrage et la mise au point sur des portions de papier calque intercalées entre les surfaces de film sensible, elles-mêmes protégées de la lumière par un papier protecteur comme dans toutes les pellicules moyen format modernes.

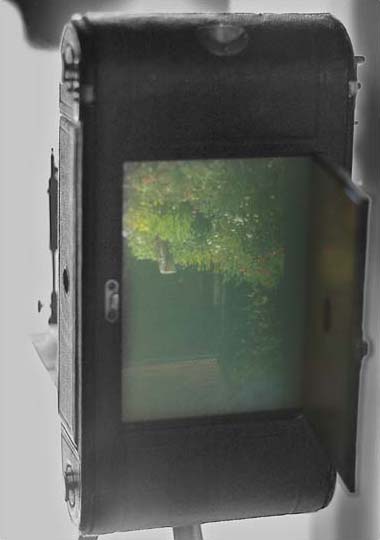

Le dos de l'appareil, trappe de dépoli ouverte

Objectif et obturateur

Objectif Anastigmat Beckers Serie II, F:6,8, focale 145mm. Mise au point par modification du tirage : chariot et rail coulissants réglables par bouton moleté.
Cet appareil est "à double tirage", c'est à dire que la lentille avant peut être démontée, transformant l'objectif en longue focale. Dans ce cas la mise au point se fait par coulissement du rail et de l'objectif.

Décentrement vertical et horizontal de l'objectif, par boutons moletés.
Petit viseur type reflex, basculant, et niveau à bulle.

Obturateur central à pistons UNICUM (fabriqué par Bausch & Lomb, Rochester, NY), Poses T, B, instantané de 1sec. à 1/100 de seconde, filetage pour déclencheur pneumatique ou souple.
Dans cet obturateur, la durée de l'exposition est réglée par un système pneumatique : un petit piston est soulevé par une came proportionnellement au réglage. Il est libéré lors du déclenchement et s'abaisse en chassant l'air du cylindre, la quantité d'air à chasser détermine la durée de l'ouverture.

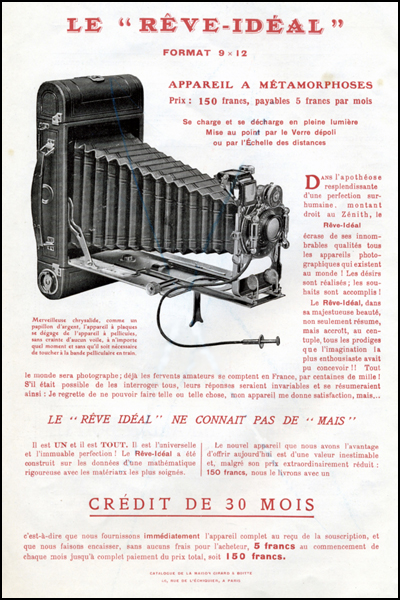

Une publicité de 1905

Le corps de l'appareil est en bois, le volet de dos en aluminium et bois comporte une trappe ouvrante pour effectuer le cadrage et la mise au point sur les zones translucides du film spécial (voir photo).

Différentes versions de cet appareil ont été commercialisées par les établissements GIRARD & BOITTE, entre 1900 et 1914. Le modèle présenté ici apparaît sur les publicités de 1905 et 1906.

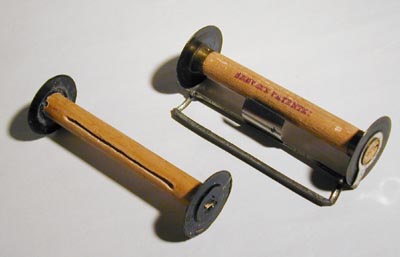

Les bobines (à droite bobine d'origine)

Mes essais de cet appareil

En premier lieu, j'ai dû fabriquer une bobine débitrice (à droite l'originale, en dessous à gauche la copie un peu simplifiée),
Puis reconstituer la pellicule VIDIL, en utilisant du papier canson noir, du calque, et des morceaux de plan film. Noter les numérotations au dos du papier protecteur.

Je dois préciser que les essais n'ont pas été très satisfaisants, le film ayant été quelque peu rayé par l'appareil ! Mais c'était tout de même passionnant de redonner vie à ce folding plus que centenaire.

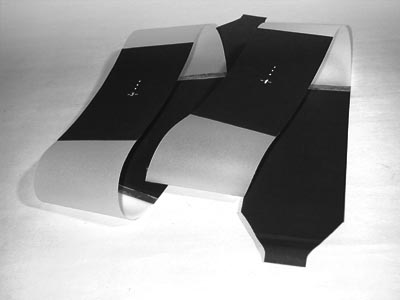

Le film Vidil reconstitué

Un essai avec Le Rêve : carte de vœux 2008
