Classement par types : Klapps

Goerz - Vest Pocket Tenax

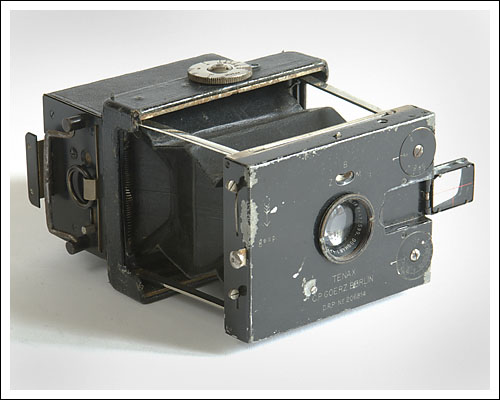

Vue de face, coté droit

Type : Klapps
Année : 1908
Support : plaques
Format : 4,5x6cm
Objectif : Goerz Dogmar 75mm F:4,5
Obturateur : Compound - B, T, 1s à 1/250

Click sur images pour agrandir.

Un vrai appareil de poche

Petit klapp à tendeurs pour plaques 4,5x6cm. Sans doute un très petit appareil pour son époque : 9 x 7,6 x 3,5, et seulement 417 grammes (sans le chargeur, avec le verre de visée), il pouvait à juste titre trouver sa place dans une poche.

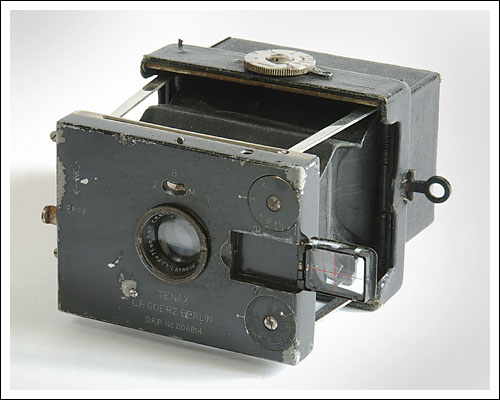

Vue de face, coté gauche

Malgré ses petites dimensions, ses performances sont plus qu'honorables : son chargeur, son objectif ouvrant à F:4,5 et surtout son obturateur allant jusqu'au 250eme de seconde sont peu courants à l'époque.

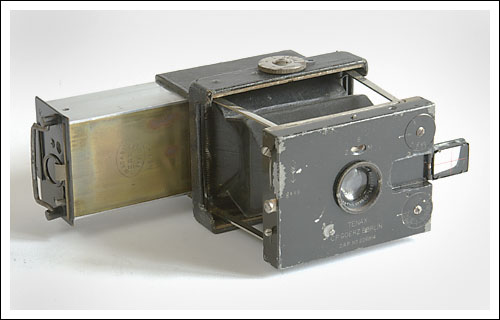

Avec le tiroir du chargeur ouvert (changement de plaque)

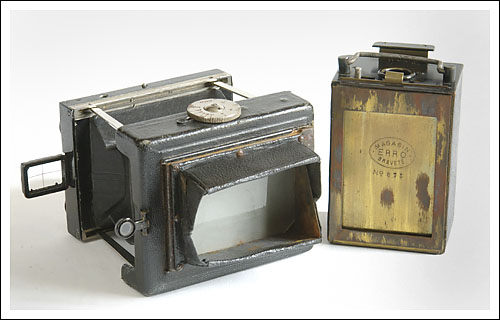

Vue de dos, avec le dépoli et le chargeur déposé.

Chargement des plaques

Cet exemplaire dispose d'un chargeur à tiroir pouvant recevoir 12 plaques. Les plaques, insérées dans des septumss de tôle pliée, doivent être placées dans le chargeur à l'obscurité (en lumière rouge atténuée, pour les émulsions orthochromatiques existant à l'époque). Ensuite, un volet de laiton ferme le chargeur, qui peut donc être déposé à volonté pour faire la visée sur le dépoli. A la prise de vue, le volet est ouvert, l'obturateur actionné, le volet refermé, et la manœuvre du tiroir amène une plaque neuve en position tandis que la plaque exposée repasse derrière les autres. Un compteur de vues est actionné en poussant le petit bouton qui libère la manœuvre du tiroir.
