Une petite chambre pliante très simple
Type : Chambres
Année : inconnue
Support : plaques
Format : 9x12cm
Objectif : corps en laiton, 14,5cm F:8
Obturateur : sans
Click sur images pour agrandir.

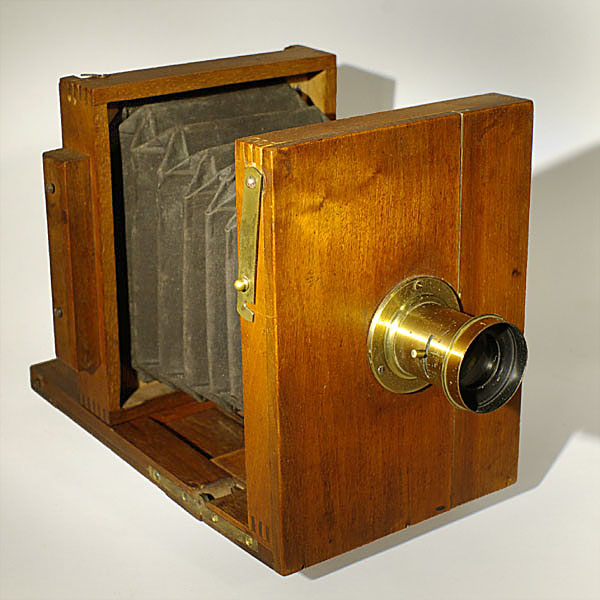

Petite chambre pliante en noyer, format 9x12cm, très simple. Les seuls réglages possibles sont la mise au point, par déplacement du chariot arrière et blocage par une vis sous la planchette de base, et le diaphragme à iris. Il n'y a pas d'obturateur (pose "au bouchon"). Le dépoli de visée est monté sur un cadre de bois coulissant, qu'il faut enlever pour le remplacer par les châssis.
Le corps arrière pivote pour prendre des vues en format paysage. Comme il n'y a pas de possibilité de décentrement, une cale de bois (visible sur la gauche de la photo) permet dans ce cas de rattraper en hauteur le centrage du châssis.
Le soufflet est en toile renforcée de carton, son extension maximum est de 22cm.
L'objectif en laiton a une focale d'environ 14,5cm (soit la diagonale de l'image). Le diaphragme est gradué de F:8 à F:44.
