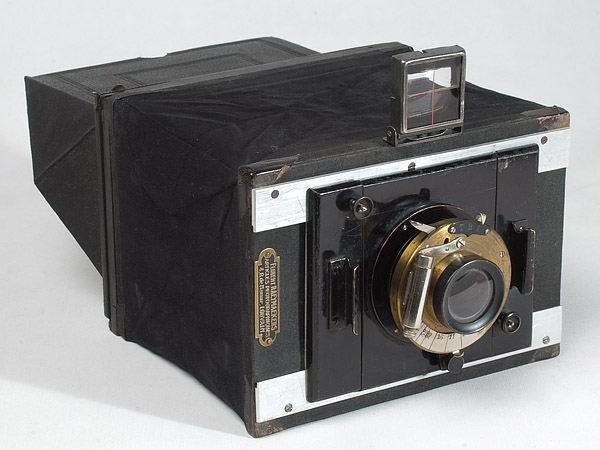

L'appareil ouvert
Type : Klapps
Année :
Support : plaques
Format : 9x12cm
Objectif :
Obturateur : Central 2 lames - T, B, I
Click sur images pour agrandir.
Cet appareil pliant se présente comme un klapp dont le soufflet est en toile, à double enveloppe. Les tendeurs sont invisibles, cachés entre les deux épaisseurs de tissus.

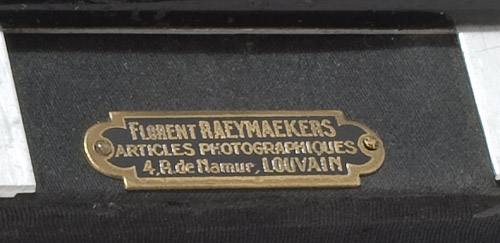

La plaque du vendeur
Une plaque métallique indique l'identité du vendeur.
L'objectif de 15 cm de focale ne porte aucune inscription ou marque. Les ouvertures sont graduées de 5,6 à 32, la valeur de f=1/5,6 semble bien optimiste en fonction de la focale et du diamètre d'ouverture - personnellement je l'estime plutot aux environs de f 8. Une rampe hélicoïdale assure la mise au point. La visée se fait sur un dos avec dépoli, et un petit viseur optique complémentaire donne une idée approximative du cadrage. Un léger décentrement est possible dans les deux directions.
L'obturateur à deux lames offre les poses T et B et l'instantané I.

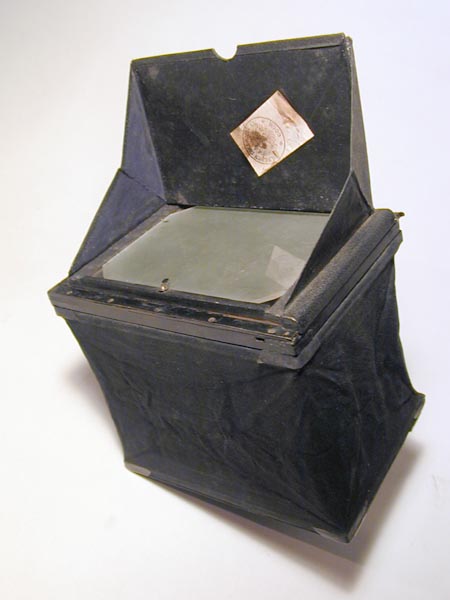

Le volet de dos ouvert montre un papillon de papier

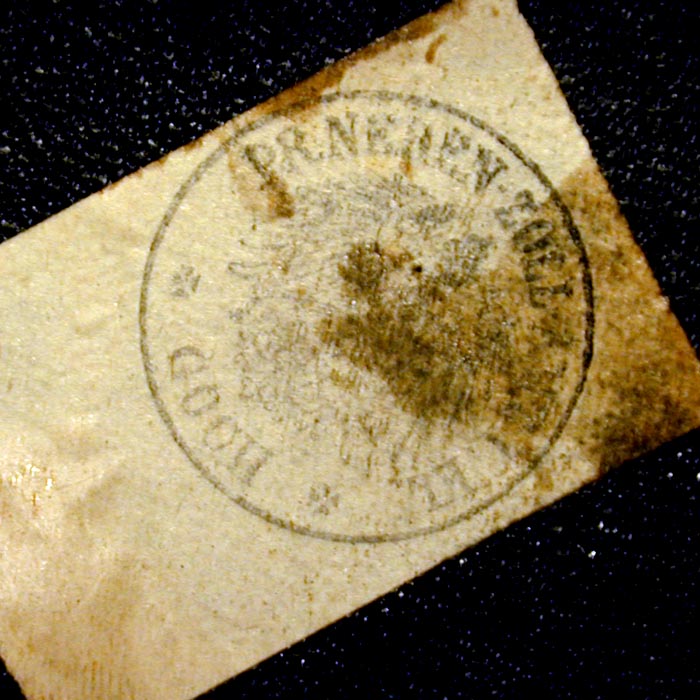

Le papillon de papier collé dans le volet
