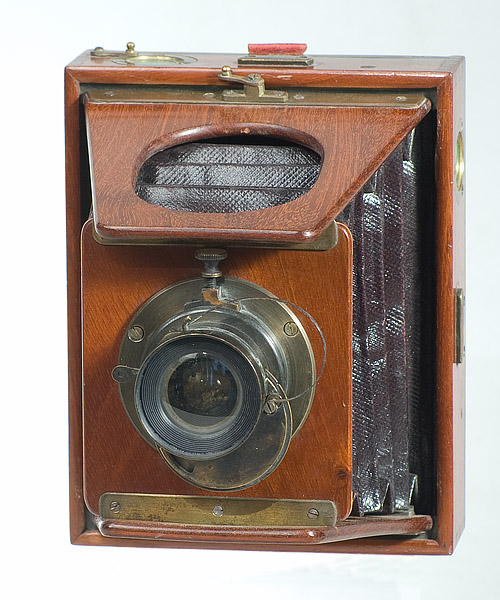

La chambre en position ouverte
Type : Chambres
Année : ca. 1900
Support : plaques
Format : 9x12cm
Objectif :
Obturateur : à secteur, vitesse variable par tension du ressort.
Click sur images pour agrandir.
La mise au point se fait en coulissant le tube porte objectif, sur le dessus la vis permet de le bloquer en position. Il y a un diaphragme réglable par secteur perforé, et on peut ajuster la vitesse de l'obturateur en faisant tourner une bague qui raccourcit la partie utile du ressort de rappel (bague munie d'un petit ergot visible sur le haut).

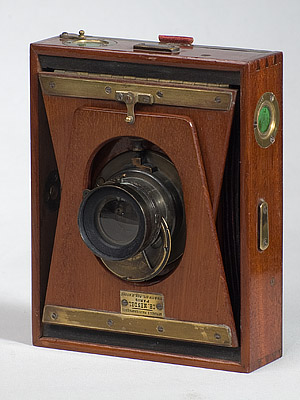

en position de transport
Sur la première photo, l'obturateur est armé : on distingue le ressort à lame en arc de cercle sur la droite de l'objectif.

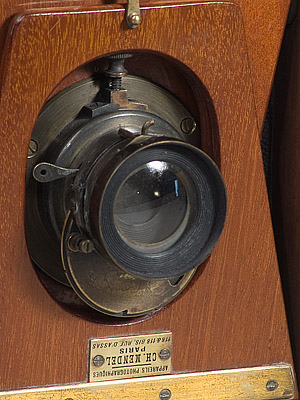

Détail de l'ensemble objectif/obturateur
A l'arrière, le cadre porte-dépoli amovible doit être déposé pour placer les châssis.
