Classement par marques : inconnu

Marque inconnue - Détective Comptoir Photographique ...


Type : Detectives
Année : ca 1895
Support : plaques
Format : 9x12cm
Objectif :
Obturateur : à guillotine - pose B et instantané

Click sur images pour agrandir.

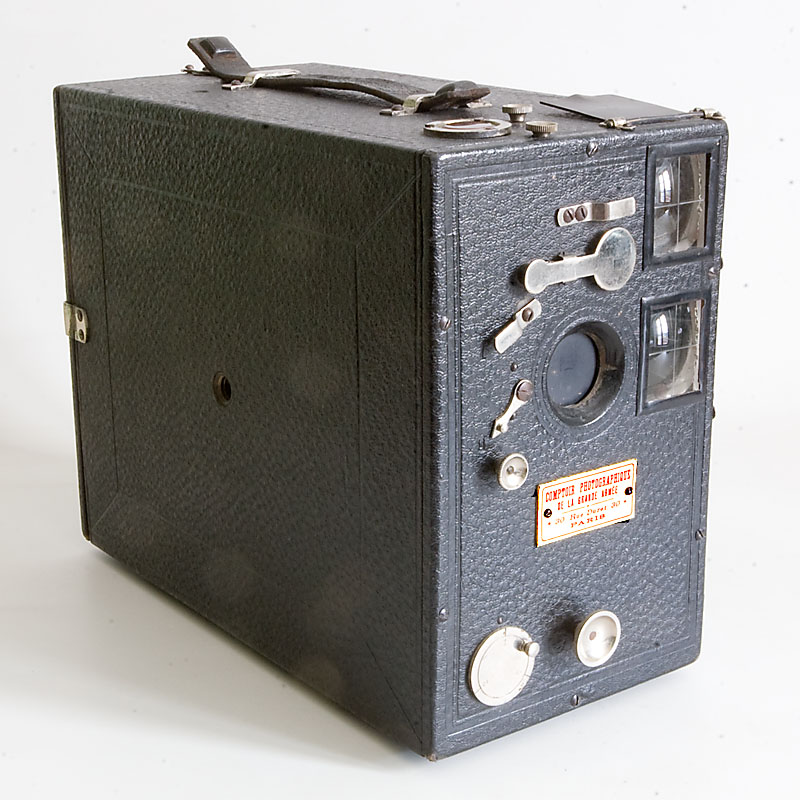

Comptoir Photographique de la Grande Armée - Paris

Ce détective ne comporte aucune indication de fabricant, mais en façade une plaque de distributeur en ivoirine imprimée :

COMPTOIR PHOTOGRAPHIQUE
DE LA GRANDE ARMÉE
+ 30, rue Duret 30 +
PARIS

En bois, il est gainé de maroquin noir. Le magasin renferme encore trois châssis dédiés. Sur la porte du dos un numéro est engravé (12688).
L'appareil est muni de deux viseurs à réflecteur protégés par des volets métalliques, de deux niveaux et de deux filetages pour pied au pas du congrès.
L'objectif coulisse pour la mise au point (sans aucun repère de réglage) en tirant le bouton au milieu de la façade et à gauche de l'objectif. On peut supposer qu'il y a seulement deux réglages pour le paysage ou les plans rapprochés. Au dessus de ce bouton un petit levier permet de choisir entre la pose (en bas comme sur la photo) et l'instantané. L'obturateur s'arme en soulevant le petit bouton placé sur le dessus à gauche et en avant de l'appareil, l'autre bouton devant la poignée permet de choisir l'ouverture (diaphragme coulissant à deux ouvertures, environ F=1/14 et F=1/20).

Le déclencheur est en façade, c'est une petite plaque métallique en formr de raquette. Un appui sur la gauche actionne le déclenchement. Sous la partie circulaire de droite on peut glisser le bulbe d'un déclencheur souple pneumatique dont le tuyau est maintenu en place par la petite équerre métallique placée au dessus.

Enfin le changement de plaque s'opère en tirant vers l'avant le gros bouton rond en bas de la façade, tandis que le cercle chromé à sa gauche est gradué de 1 à 3 et règle (?) la vitesse d'obturation.

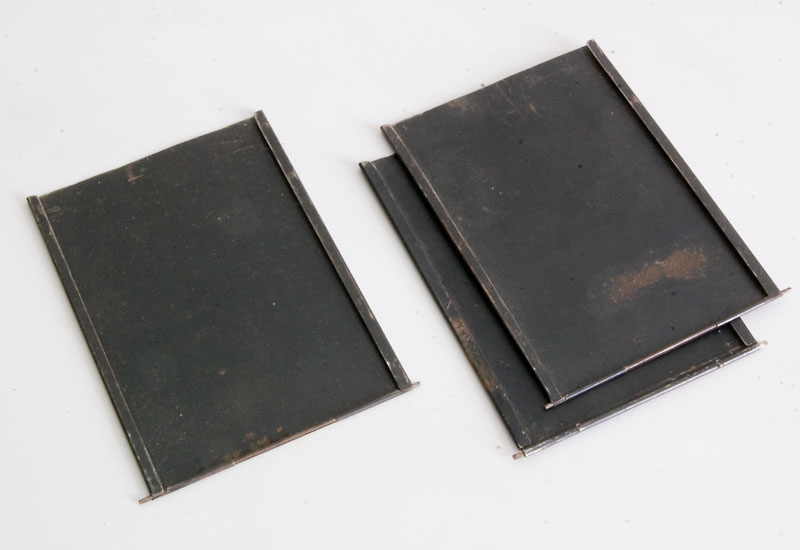

Trois châssis

Changement des plaques

Les châssis sont munis en partie inférieure d'une barrette qui repose sur deux petites cornières formant glissières sur les flancs de la chambre noire.
Ils sont maintenus pressés vers l'avant par une plaque de bois s'appuyant par un ressort spirale contre le volet de dos de l'appareil. En haut ils sont calés vers l'avant par une petite barre de bois.

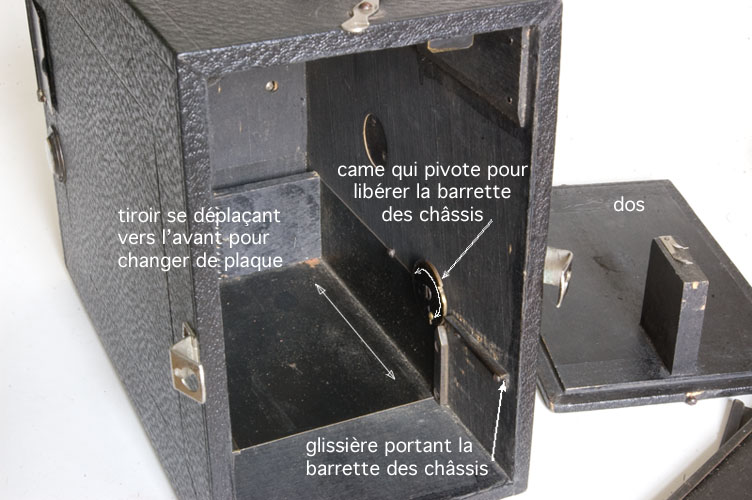

mecanisme 1

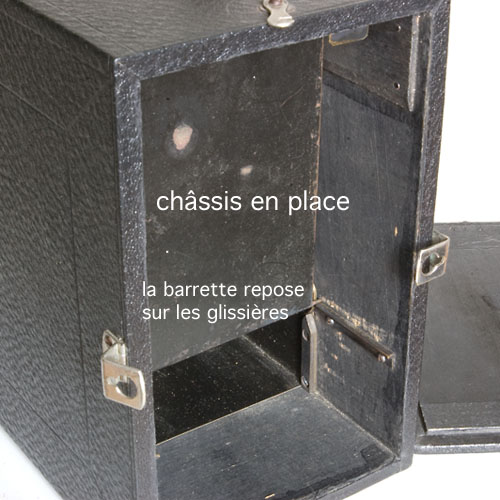

Un châssis en place

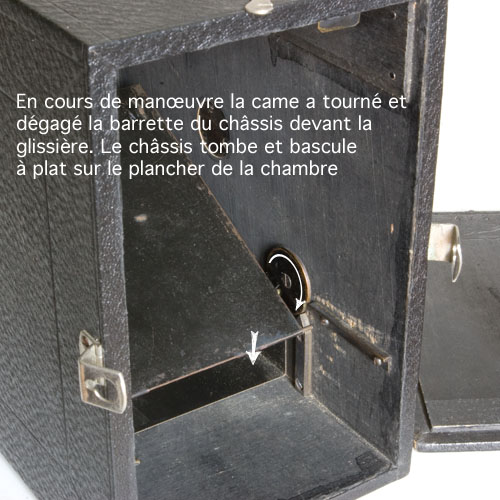

Un châssis est en train de tomber

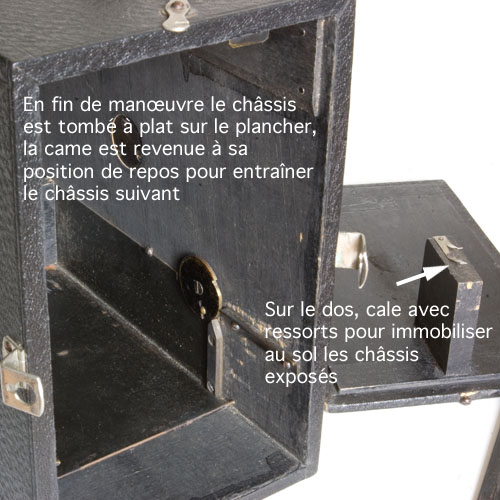

On a tiré le bouton du mécanisme (en façade), le tiroir du bas est avancé et les deux cames latérales ont pivoté, libérant la barrette inférieure du châssis qui tombe. Si il reste un châssis dans le magasin le ressort du dos le fait avancer jusqu'à la position de prise de vue.


Négatif sur papier
