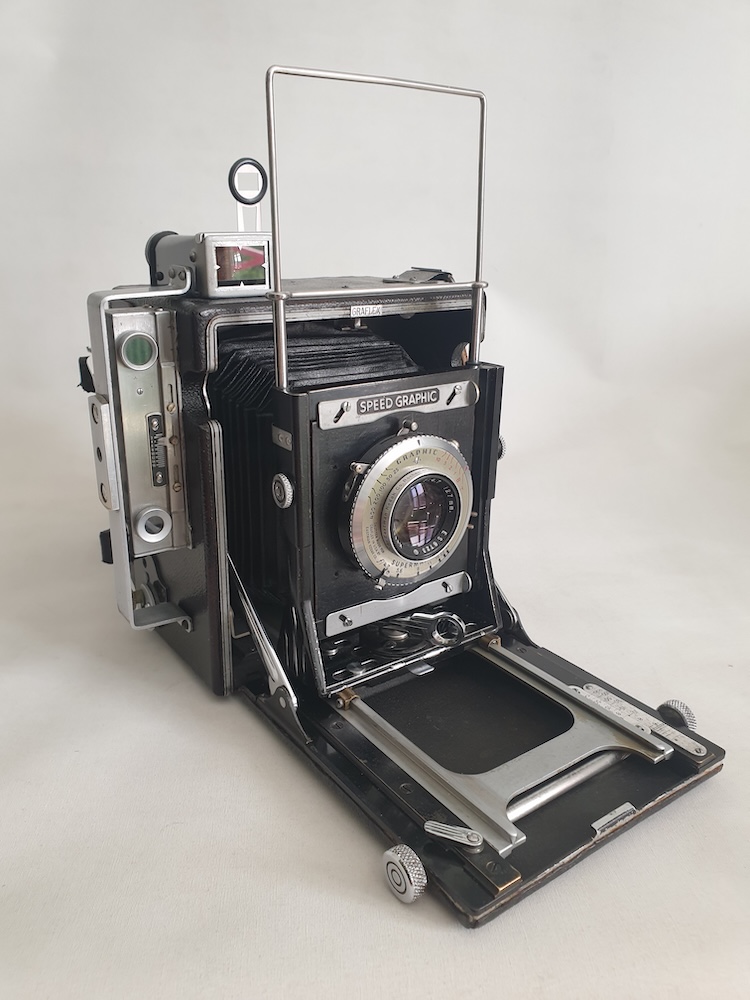

La Speed Graphic vue de face
Type : Chambres de presse
Année : 1947
Support : plan-films
Format : 3 1/4 x 4 1/4
Objectif : Kodak Ektar 127mm F 4,7
Obturateur : Graphic Supermatic X + plan-focal
Click sur images pour agrandir.
La caractéristique principale des chambres Graflex "Speed Graphic" est la présence d'un obturateur plan focal. Ce qui permet de les utiliser avec n'importe quel objectif. Bien que d'origine ces chambres soient équipées d'un bloc objectif/obturateur central comme celui montré ici. Lorsque on utilise l'objectif d'origine on devra bien entendu placer l'obturateur à rideau sur la pose.

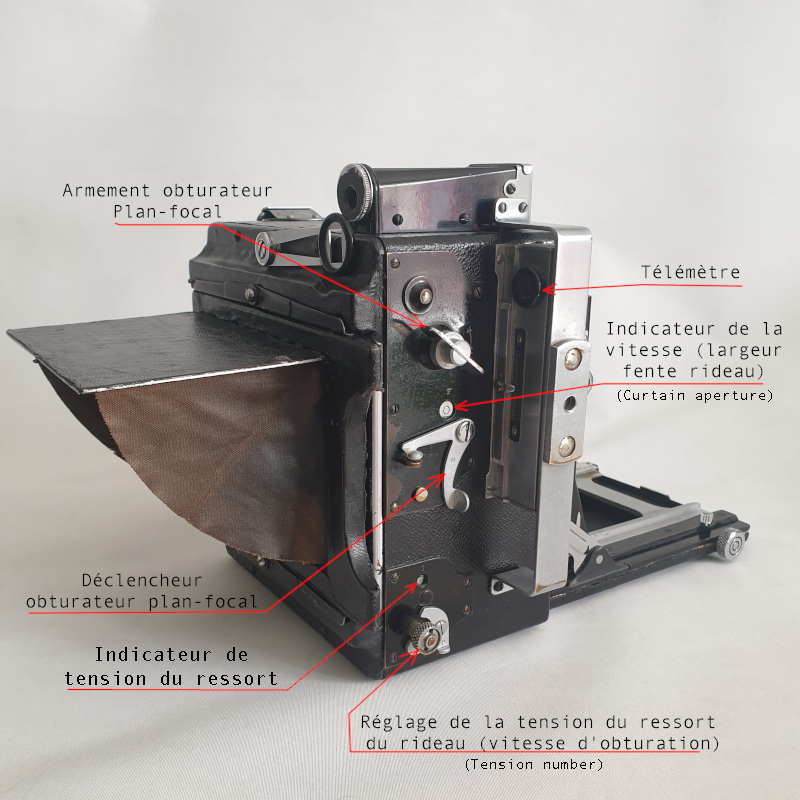

Vue de coté
Le rideau en toile est percé de 5 fentes de largeur décroissante : environ 80mm correspondant à une ouverture totale de la fenêtre d'exposition et utilisée pour la pose ou l'utilisation de l'obturateur central, 39mm, 11mm, 4mm et 2,5mm, respectivement repérées T, A, B, C et D.
Une molette permet de régler la tension du ressort de rappel du rideau, avec une indication de 6 valeurs possibles pour ce réglage, numérotées 1 à 6.
Une petite plaque métallique placée sur le dessus de la chambre indique les vitesses d'exposition correspondant aux différentes combinaisons largeur de fente / tension du ressort de rideau, de 1/10 à 1/1000 de seconde (valeurs pour un ressort de rappel en bon état !)

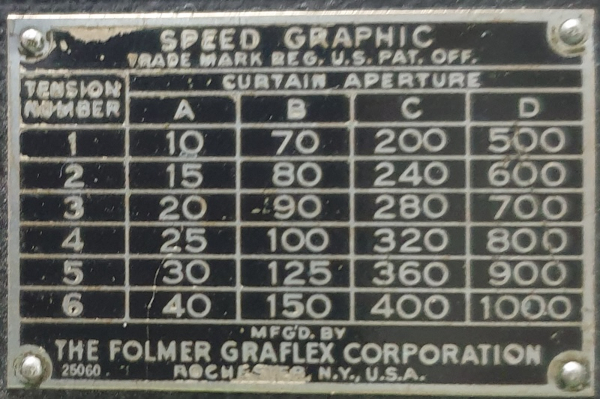

Tableau de réglage des vitesses
