Classement par marques : Zeiss-Ikon

Zeiss Ikon - Onito


Type : Foldings
Année : 1927/1929
Support : plaques
Format : 9x12cm
Objectif : Preminar 13,5cm F:4,5
Obturateur : central, Compur B, T, I, 1s à 1/200

Click sur images pour agrandir.

Zeiss-Ikon

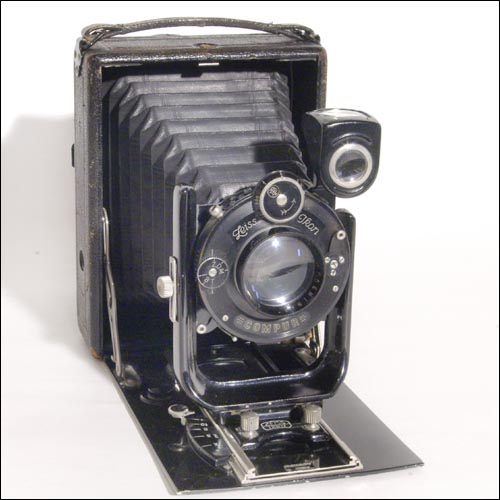

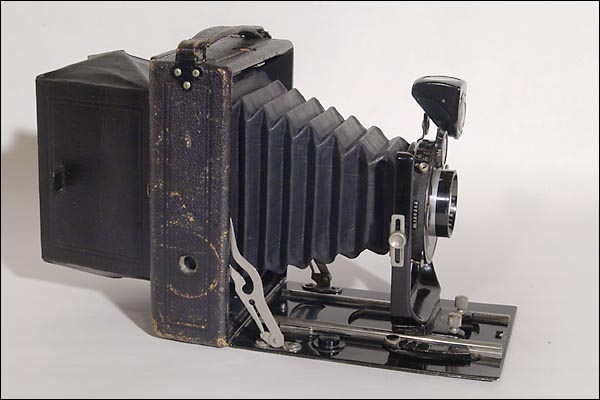

Appareil au format 9x12cm, sur plaque ou plan-film.
Dates de production : 1927/1929 (Allemagne)

Objectif Preminar, F:4,5, focale 13,5 cm. Mise au point par modification du tirage : chariot et rail coulissants réglables par levier sur le berceau, à main droite.

Décentrement vertical et horizontal de l'objectif, à friction, avec blocage par vis pour le décentrement vertical.
Viseur réflecteur basculant et dos dépoli avec cache.

Obturateur central COMPUR, Poses T et B par molette de réglage séparée, instantané de 1 seconde au 1/200 à réglage par molette au dessus de l'objectif, filetage pour déclencheur souple.

Le corps de l'appareil est en bois. Le dos dépoli est amovible dans une glissière qui reçoit les châssis.
Le berceau s'ouvre par pression sur un bouton dissimulé sous le gainage, sur le dessus de l'appareil, devant la poignée.

Cet appareil existe aussi en format 6½ x 9 cm, et avec un objectif Novar F:6,3.


Photo prise avec cet appareil
