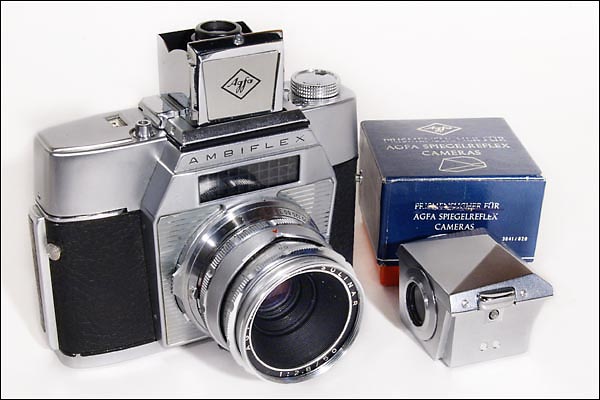

Agfa Ambiflex, équipé du viseur de poitrine, et son viseur prisme
Type : Reflex SLR format 135
Année : 1958/63
Support : film 135
Format : 24x36mm
Objectif : baïonnette, Agfacolor Solinar 50 mm F:2,8
Obturateur : central Prontor Reflex, B, 1s à 1/300
Click sur images pour agrandir.
Don de Rehanat et Gilbert Weil.
L'Agfa Ambiflex est un reflex mono-objectif, à viseur et objectif interchangeables, avec cellule couplée, produit par la firme allemande entre 1958 et 1963.
Il est équipé d'un obturateur central PRONTOR REFLEX, offrant la pose B et les vitesses de 1 seconde à 1/300.
L'aiguille de la cellule est visible dans une petite fenêtre placée sur le capot, près du déclencheur et à droite du viseur.
Dans la version de base, dite Ambiflex I (Agfaflex III aux Etats-Unis), il est équipé d'un viseur de poitrine et de l'objectif Color Solinar de 50mm ouvrant à F:2,8.
Il s'appelle Ambiflex II (Agfaflex IV aux Etats-Unis) s'il est muni d'un viseur prisme et du même objectif, et devient Ambiflex III (Agfaflex V aux Etats-Unis) avec le viseur prisme et un Color Solagon de 55mm F:2.
Les objectifs Color Ambion 35mm F:3,4, Color Telinear 90mm F:3,4, et Color Telinear 135mm F:4 étaient également disponibles.

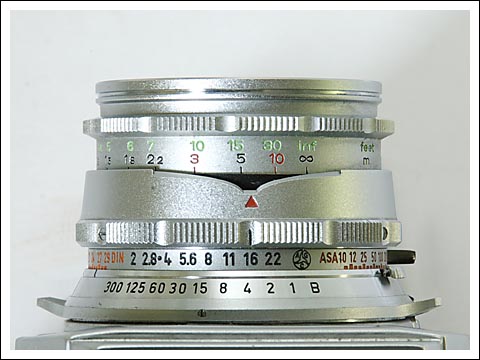

L'objectif et son échelle de profondeur de champ
L'appareil étant au repos (non armé) le miroir est relevé et l'obturateur est fermé. Lors de l'armement le miroir s'abaisse, un volet ferme la fenêtre image, l'obturateur s'ouvre et le diaphragme s'ouvre à pleine ouverture. L'image est visible dans le viseur jusqu'au déclenchement.
Une particularité remarquable est l'indicateur de profondeur de champ, constitué par un secteur noir plus ou moins visible dans une échancrure pratiquée sur la bague des distances, en fonction de la mise au point et de l'ouverture du diaphragme.
Noter aussi que les objectifs ne possèdent pas de bague de réglage du diaphragme, celle-ci est solidaire du bloc obturateur et transmet le réglage sélectionné à l'objectif par un jeu de leviers et de cames.
Armement par levier, compteur de vues dégressif à remise à zéro manuelle (placé au dos et près de la semelle).
